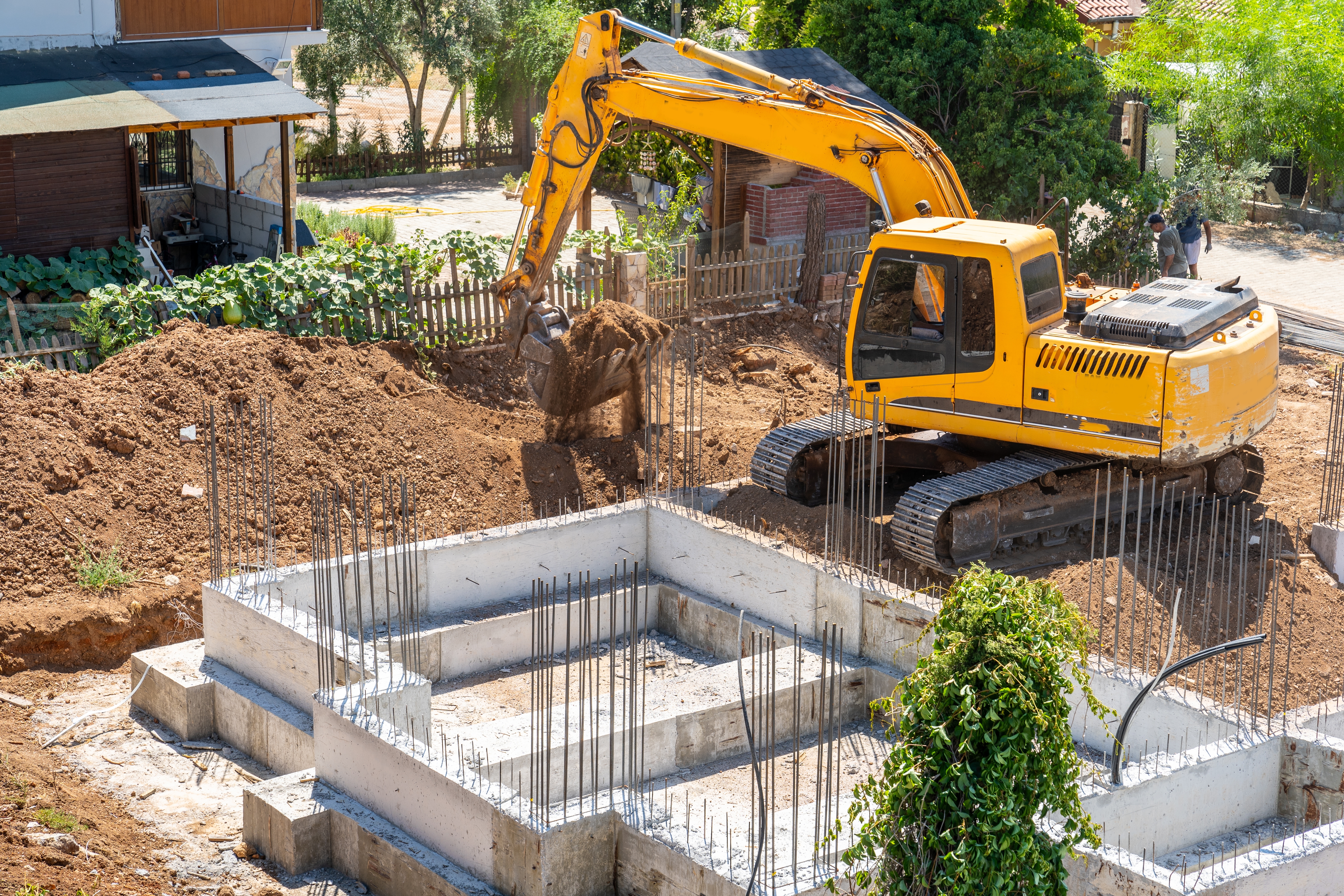

Como fazer fundação baldrame

A fundação baldrame é uma das técnicas mais utilizadas na construção civil para edificações de pequeno porte, como casas. Essa fundação consiste em uma viga rasa de concreto armado, construída diretamente no solo, que distribui o peso das paredes e estruturas da edificação de forma uniforme.

É uma solução simples, econômica e eficiente, especialmente indicada para terrenos estáveis e planos, onde não há a necessidade de fundações profundas. Sua aplicação correta garante a estabilidade da obra e evita problemas estruturais futuros.

A execução de uma fundação baldrame começa com a abertura de valas no terreno, seguindo o alinhamento das paredes da construção. Essas valas são preenchidas com concreto, formando uma base resistente que serve de suporte para as paredes de alvenaria.

A principal função dessa fundação é suportar as cargas das paredes e transferi-las para o solo, garantindo a durabilidade e segurança da edificação. Para garantir o sucesso de uma fundação baldrame, é essencial seguir as etapas de preparação do terreno, nivelamento, montagem de formas e aplicação do concreto.

A profundidade e a largura das valas devem ser dimensionadas conforme o tipo de solo e o peso da estrutura. Ao seguir as práticas de construção, essa fundação proporcionará uma base sólida, durável e eficiente para a edificação, garantindo o desempenho adequado durante a vida útil da obra.

Quando utilizar a fundação baldrame

Terrenos firmes e estáveis: o baldrame é apropriado quando o solo tem boa capacidade de suporte, ou seja, é firme e não necessita de uma fundação profunda para garantir a estabilidade da construção.

Construções: é indicado para construções de pequeno porte e peso, como casas térreas, pequenos galpões, muros e edificações com apenas um ou dois pavimentos.

Terrenos planos ou com leve inclinação: em terrenos planos ou com pequenas variações de inclinação, o baldrame oferece uma solução eficiente e prática, sem a necessidade de estruturas mais complexas.

Obras de menor orçamento: quando há restrições de orçamento e a construção não exige soluções complexas, o baldrame pode ser uma escolha econômica.

Importância da fundação na estabilidade da construção

A fundação é um dos elementos mais importantes em qualquer construção, pois é responsável por garantir a estabilidade e segurança da edificação. A principal função da fundação é distribuir o peso da estrutura de maneira uniforme pelo solo, evitando problemas como:

• Afundamentos: quando a fundação não é adequada ao tipo de solo, a construção pode sofrer desníveis ou rachaduras.

• Danos estruturais: uma fundação mal projetada pode resultar em fissuras, rachaduras e, em casos mais graves, no colapso da estrutura.

• Durabilidade da edificação: uma fundação sólida garante que a construção permaneça estável por muitos anos, resistindo a intempéries e movimentos do solo.

Vantagens da fundação baldrame em relação a outros tipos de fundação


• Custo mais baixo: a fundação baldrame é uma das opções mais econômicas, pois envolve menor uso de materiais como concreto e aço, além de exigir menos escavação. Comparada a fundações profundas, como estacas ou tubulões, seu custo é significativamente mais baixo.

• Facilidade e rapidez de execução: o processo de construção da fundação baldrame é mais simples e rápido, o que permite uma execução ágil da obra. Não requer equipamentos especializados e a mão de obra necessária é menos técnica, reduzindo o tempo total de construção.

• Menor impacto ambiental: como envolve menos movimentação de terra e consumo de materiais, a fundação baldrame tem um impacto ambiental menor em comparação a fundações mais complexas.

• Adequada para pequenas construções: É ideal para construções de menor porte, como residências unifamiliares, galpões e pequenas edificações. Para esses casos, o baldrame atende às exigências estruturais sem a necessidade de fundações mais robustas.

• Versatilidade de uso:o baldrame pode ser utilizado em terrenos planos ou com leve inclinação e pode ser adaptado a diferentes tipos de construção, desde alvenaria convencional até estruturas pré-moldadas.

• Manutenção mais simples: devido à simplicidade da técnica e ao fácil acesso, caso seja necessário algum tipo de reforço ou reparo, a manutenção é geralmente mais prática em comparação a fundações mais profundas.

Materiais necessários para a fundação baldrame

Para a construção da fundação baldrame, é necessário reunir alguns materiais básicos essenciais:

Cimento: usado para preparar o concreto que formará a base da fundação.

Areia: misturada com cimento e brita para formar o concreto.

Brita: pedra fundamental para dar resistência ao concreto.

Ferro: barras de aço para estruturar as vigas de concreto e garantir maior resistência.

Madeiras para formas: utilizadas para moldar o concreto nas valas até que ele seque e endureça.

Impermeabilizante: para proteger a fundação da umidade



Ferramentas mais utilizadas na fundação de baldrame

Algumas ferramentas são essenciais para garantir a execução eficiente e precisa da fundação baldrame, são elas:

Pás: movimentação de areia, brita e concreto.

Enxadas: escavação e limpeza do terreno.

Carrinhos de mão: transporte de materiais.

Betoneira: mistura homogênea de concreto.

Nível de bolha: verificação do nivelamento das formas.

Prumo: alinhamento vertical das formas.

Colher de pedreiro: aplicação e acabamento do concreto.

Marreta e talhadeira: ajuste das formas e pequenos cortes.

Trena: medição das valas e fundação.

Etapas da construção da fundação baldrame

1. Planejamento da Obra

O planejamento é a fase inicial mais crítica, pois envolve cálculos precisos e decisões fundamentais para garantir a segurança e estabilidade da construção. Abaixo estão os principais pontos que devem ser considerados ao planejar a execução da fundação baldrame.

Como calcular a profundidade e a largura da fundação

No planejamento da construção da fundação baldrame, é essencial calcular a profundidade e a largura da fundação com base no tipo de solo e no peso da estrutura.

A profundidade deve alcançar uma camada de solo firme, variando normalmente entre 40 cm e 1,5 m, dependendo das condições do terreno.

Já a largura deve ser proporcional à carga que a fundação suportará, geralmente entre 30 cm e 60 cm. Esses cálculos garantem a estabilidade da edificação e evitam problemas estruturais futuros.

A importância do projeto estrutural e da sondagem do solo

O projeto estrutural é importante para garantir que a fundação baldrame seja dimensionada corretamente, especificando a quantidade de materiais, as dimensões das vigas e a profundidade da escavação, além de definir as cargas que a fundação suportará.

Sem um projeto adequado, há risco de erros, comprometendo a segurança e elevando os custos da obra.

Já a sondagem do solo avalia as características do terreno, verificando sua capacidade de suporte, a presença de lençol freático e camadas instáveis.

Essa análise é essencial para definir a profundidade e tipo de fundação apropriados.

Quando chamar um engenheiro ou especialista?

Um engenheiro civil deve ser chamado antes de iniciar a obra para elaborar o projeto estrutural, garantir que todas as etapas sigam as normas da ABNT e supervisionar a execução. Ele também ajuda a escolher os materiais e dimensionar as ferragens.

Um geotécnico é necessário para realizar a sondagem do solo e fornecer um laudo detalhado das condições do terreno, permitindo ao engenheiro definir a fundação adequada.

Especialistas devem ser consultados antes da construção para planejamento e durante a obra para acompanhamento, especialmente em terrenos de baixa resistência ou áreas de risco.

2. Marcação e escavação da fundação baldrame

A marcação e escavação são etapas fundamentais para garantir que a fundação baldrame seja executada com precisão, alinhamento e profundidade corretos. Essa fase é essencial para preparar o terreno antes da concretagem e envolve cuidados especiais com o nivelamento e dimensões.

Como fazer a marcação no terreno (linhas e piquetes)

A marcação do terreno começa com a limpeza do local, removendo entulhos e vegetação.

Em seguida, com base no projeto, são identificados os eixos das paredes e fundações.

Para a marcação, utilizam-se piquetes para delimitar os pontos principais e, entre eles, fixam-se linhas ou cordas para indicar os eixos.

Essas linhas devem estar bem tensionadas e ajustadas às medidas do projeto.

A precisão da marcação é verificada com um esquadro de carpinteiro ou pela técnica do triângulo 3-4-5, garantindo ângulos retos e alinhamento correto.

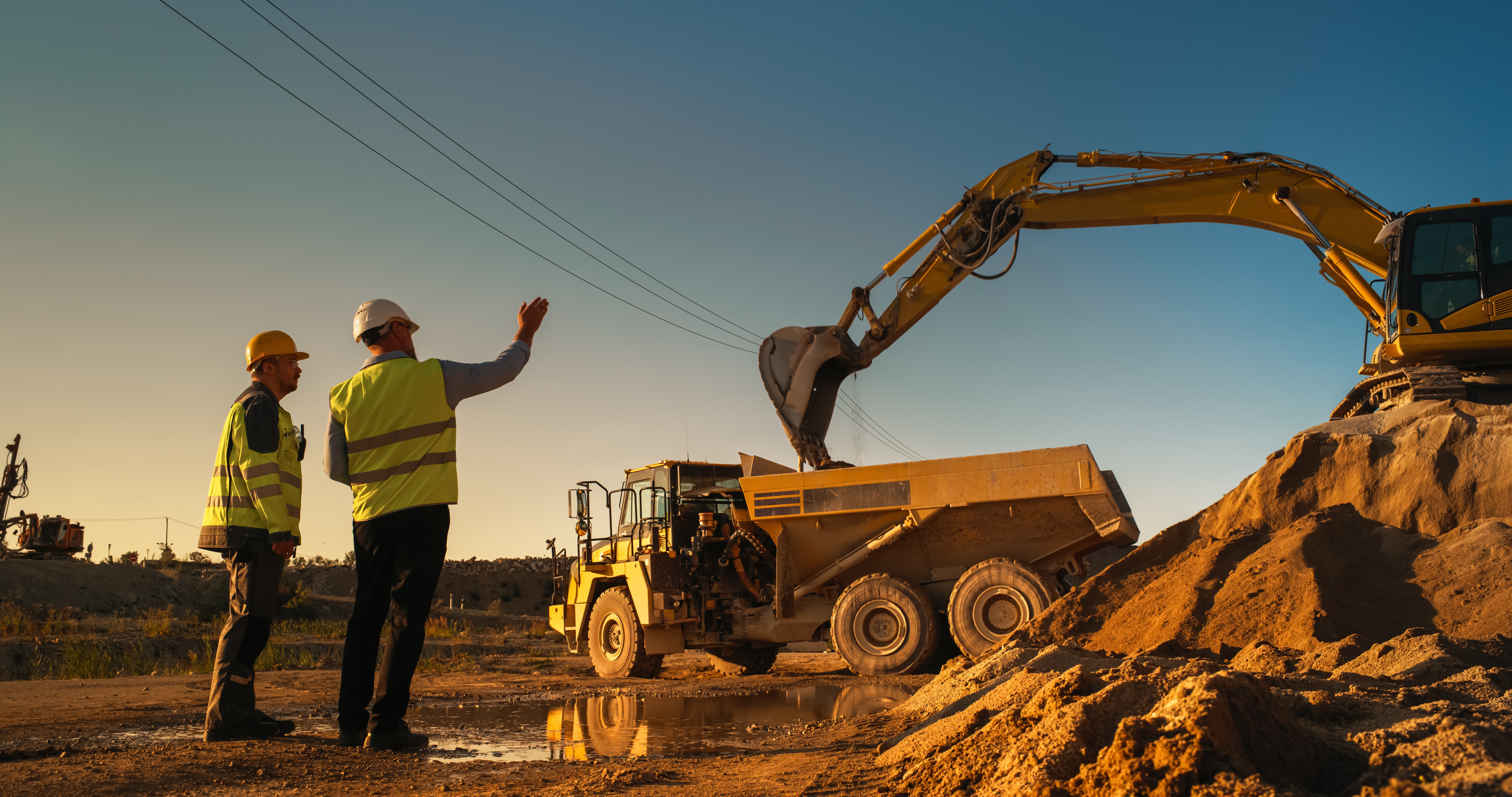

3. Técnicas de escavação para fundação

Métodos de escavação

Escavação manual: Ideal para pequenas construções ou terrenos com solo de fácil manuseio. São utilizadas enxadas, pás e cavadeiras manuais.

Escavação mecânica: Para terrenos mais amplos ou profundos, é recomendado o uso de máquinas como retroescavadeiras ou miniescavadeiras, que agilizam o processo.



Profundidade e largura da escavação

A escavação deve ser feita de acordo com as especificações do projeto, considerando a profundidade e largura previamente calculadas.

É importante que a escavação atinja o solo firme para garantir a estabilidade da fundação.



Limpeza das valas

As valas devem ser mantidas limpas e livres de detritos durante a escavação para que o concreto possa ser aplicado diretamente sobre o solo firme, evitando interferências no processo de fundação.



4. Cuidados com o nivelamento

O nivelamento adequado do solo escavado é essencial para garantir uma distribuição uniforme do concreto na fundação.

Para isso, é recomendável utilizar um nível a laser para verificar a altura em todas as áreas escavadas.

Durante a escavação, é importante realizar verificações constantes das profundidades e larguras para seguir as especificações do projeto.

Em terrenos instáveis ou com lençóis freáticos, pode ser necessário adotar técnicas de drenagem ou escoramento para evitar desmoronamentos e garantir um solo seco e estável.



5. Montagem da estrutura de ferro da fundação baldrame

A montagem da estrutura de ferro é uma etapa crítica na construção da fundação baldrame, pois proporciona a resistência necessária ao concreto. O correto posicionamento das ferragens, como estribos e ferros longitudinais, garante que a fundação suporte as cargas da edificação.

Como montar as ferragens (estribos e ferros longitudinais)

Para montar as ferragens, são necessárias barras de aço (longitudinais e estribos), arame recozido, alicate de amarração, entre outros materiais.

A preparação inclui o corte das barras de aço conforme as medidas do projeto, garantindo que os ferros longitudinais atendam à largura e profundidade da fundação.

Em seguida, os estribos devem ser dobrados ou pré-moldados, geralmente em formato retangular, para envolver as barras longitudinais e formar a estrutura da fundação.

Passo a passo para posicionamento da armadura:

Definição da posição das armaduras

• Consultar o projeto estrutural para identificar a disposição correta das barras e estribos.

Posicionamento dos ferros longitudinais

• Colocar os ferros longitudinais na base da vala escavada, seguindo o comprimento necessário.
• Utilizar espaçadores para elevar as barras, evitando contato direto com o solo.

Montagem dos estribos

• Posicionar os estribos em intervalos determinados pelo projeto, envolvendo os ferros longitudinais.
• Amarrar os estribos aos ferros longitudinais com arame recozido.

Verificação do nivelamento

• Usar o nível de bolha para garantir que as armaduras estejam niveladas e corretamente posicionadas.

Revisão final

• Inspecionar a armadura antes da concretagem, certificando que as barras estão firmes e alinhadas.

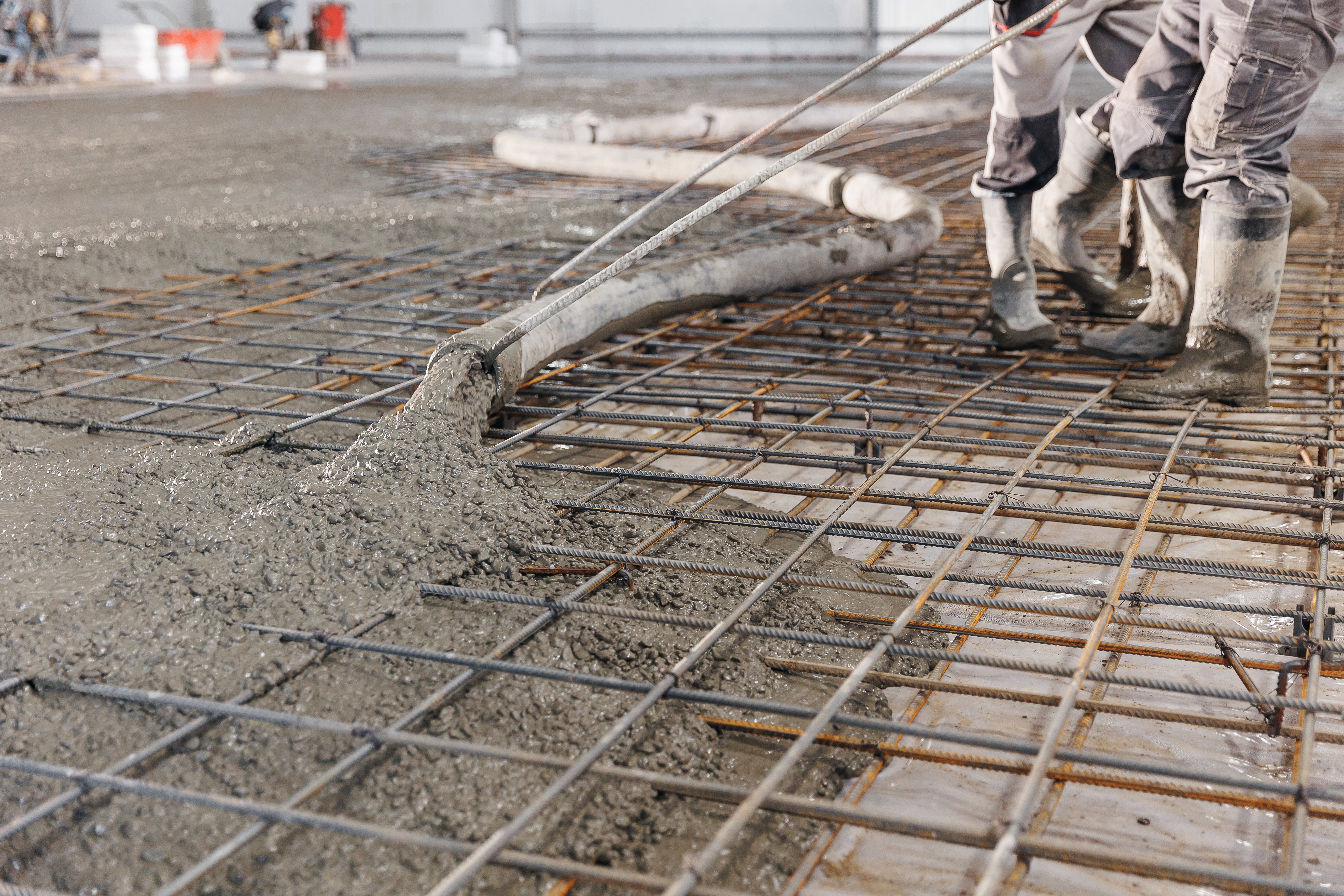

6. Preparação e lançamento do concreto da fundação baldrame

A preparação e lançamento do concreto são etapas fundamentais na construção da fundação baldrame. A qualidade do concreto e a sua correta aplicação influenciam diretamente na resistência e durabilidade da estrutura. A seguir, abordaremos como preparar a massa de concreto e a importância da vibração.

Imagem meramente ilustrativa

Como preparar a massa de concreto correta:

Proporções adequadas:

A mistura de concreto geralmente segue a proporção básica de 1 parte de cimento, 2 partes de areia e 3 partes de brita, com água suficiente para ativar o cimento. A quantidade de água deve ser controlada, pois o excesso pode comprometer a resistência do concreto.

Materiais:

Cimento: utilize cimento de boa qualidade.
Areia: a areia deve ser limpa e livre de impurezas.
Brita: opte por brita graduada (1/2 ou 3/4) para garantir uma boa compactação.
Água: Use água potável, evitando a utilização de água contaminada.

Mistura:

Misture os materiais secos (cimento, areia e brita) primeiro. Em seguida, adicione água gradualmente, misturando até alcançar uma consistência homogênea e pastosa.

Evite misturar em excesso, pois isso pode afetar a qualidade do concreto. Utilize a betoneira da Casa do Construtor para ter a mistura perfeita na sua obra!

Para mais informações sobre como identificar um concreto bem feito, clique aqui e confira nosso artigo com todas as informações sobre o preparo do concreto.

A importância de vibrar o concreto

A vibração do concreto durante o lançamento é fundamental para garantir a qualidade na obra. Ela elimina bolhas de ar, permitindo que o concreto preencha completamente todos os espaços da forma.

Isso resulta em uma estrutura mais densa e resistente, com menor risco de fissuras e falhas ao longo do tempo. Além disso, a vibração aumenta a produtividade na obra, pois a utilização de um vibrador com mangote permite que o concreto seja compactado rapidamente, acelerando o processo de lançamento e reduzindo o tempo de espera para a cura.

Para saber mais sobre como o vibrador com mangote pode aumentar a produtividade na obra, clique aqui e veja nosso artigo.

7. Nivelamento e acabamento da fundação baldrame

Após o lançamento do concreto, o nivelamento e acabamento são etapas cruciais para garantir que a fundação esteja adequada para as próximas fases da construção. Um bom nivelamento assegura a distribuição correta das cargas e a estabilidade da estrutura.

Como fazer o nivelamento final do concreto

Preparação da superfície

• Após a concretagem, aguarde o início da cura do concreto, que geralmente leva algumas horas, mas o tempo pode variar de acordo com a temperatura e a umidade.

• Certifique-se de que a superfície esteja livre de sujeira, detritos ou imperfeições que possam interferir no nivelamento.

Verificação com nível

• Após o nivelamento inicial, utilize um nível a laser para verificar se a superfície do concreto está perfeitamente plana.

• Verifique se não há desníveis ou depressões que possam comprometer as etapas seguintes da obra.

Uso de alisadora de piso

• Para um resultado ainda mais liso e profissional, considere utilizar uma alisadora de piso. Esse equipamento facilita a criação de uma superfície bem acabada, eliminando marcas e imperfeições.

Cura do concreto

• Após o nivelamento e acabamento, é essencial iniciar o processo de cura do concreto, mantendo a superfície úmida por um período determinado para garantir a resistência e durabilidade do material.

Dicas para garantir que a fundação fique pronta para receber as próximas etapas da obra:

Cura do concreto

Após o nivelamento, é fundamental realizar a cura do concreto. Mantenha a superfície umedecida por pelo menos 7 dias. Isso pode ser feito cobrindo a fundação com lonas úmidas ou utilizando um spray de água. A cura adequada evita fissuras e garante a resistência do concreto.

Proteção da fundação

Evite tráfego excessivo sobre a fundação enquanto o concreto não estiver completamente curado. Se necessário, proteja a área com placas de madeira ou materiais similares para impedir o acesso.

Inspeção final

Antes de prosseguir para as próximas etapas da obra, faça uma inspeção final na fundação, verificando se há fissuras, buracos ou irregularidades na superfície. Corrija qualquer problema antes que a obra avance.

Verificação das dimensões

Confirme se as dimensões da fundação estão de acordo com o projeto. Medições e alinhamentos precisos garantem que as estruturas futuras sejam construídas corretamente.

Planejamento das próximas etapas

Planeje com antecedência a execução das próximas fases, como a construção das paredes e a instalação de estruturas sobre a fundação, para evitar atrasos e garantir a continuidade do trabalho.

Cuidados durante e após a execução da fundação baldrame

Garantir a qualidade e a durabilidade da fundação baldrame requer cuidados especiais durante e após a execução. Os principais aspectos a serem considerados incluem a cura do concreto e a verificação do alinhamento e nivelamento.

Cura do concreto

A cura do concreto é um processo essencial que envolve manter a umidade do concreto após sua aplicação, garantindo a hidratação adequada do cimento e permitindo que o material atinja sua resistência máxima. Para realizar a cura corretamente, é fundamental umedecer continuamente a superfície do concreto por um período de 7 a 14 dias. Isso pode ser feito através de coberturas com lonas úmidas, uso de mangueiras para regar a superfície várias vezes ao dia ou aplicando compostos de cura que formam uma película protetora.

Manter a fundação úmida nas primeiras semanas é crucial para evitar fissuras, já que a falta de umidade pode causar um ressecamento rápido do concreto, comprometendo sua resistência. Além disso, a hidratação adequada do cimento é vital para o desenvolvimento das propriedades mecânicas do concreto, assegurando que ele alcance a resistência projetada. A cura também reduz a porosidade do concreto, tornando-o mais denso e durável, o que aumenta a durabilidade da fundação ao longo do tempo.

Verificação de alinhamento e nivelamento

Para garantir que a fundação esteja perfeitamente nivelada e alinhada, é fundamental utilizar ferramentas de medição adequadas. O nível de bolha deve ser usado para verificar o nivelamento em várias direções, enquanto o nível a laser oferece precisão superior ao projetar uma linha de referência ao longo de toda a extensão da fundação.

A verificação do alinhamento pode ser feita com cordas esticadas entre piquetes, que ajudam a assegurar que a fundação esteja alinhada com os eixos do projeto. Realizar medições periódicas durante a execução é essencial para manter a fundação dentro das especificações projetadas.

Se forem identificados desvios, é possível realizar correções antes que o concreto esteja completamente curado, ajustando áreas que estejam mais baixas ou corrigindo o alinhamento conforme necessário. Essas práticas garantem uma fundação bem construída e dentro dos padrões exigidos.

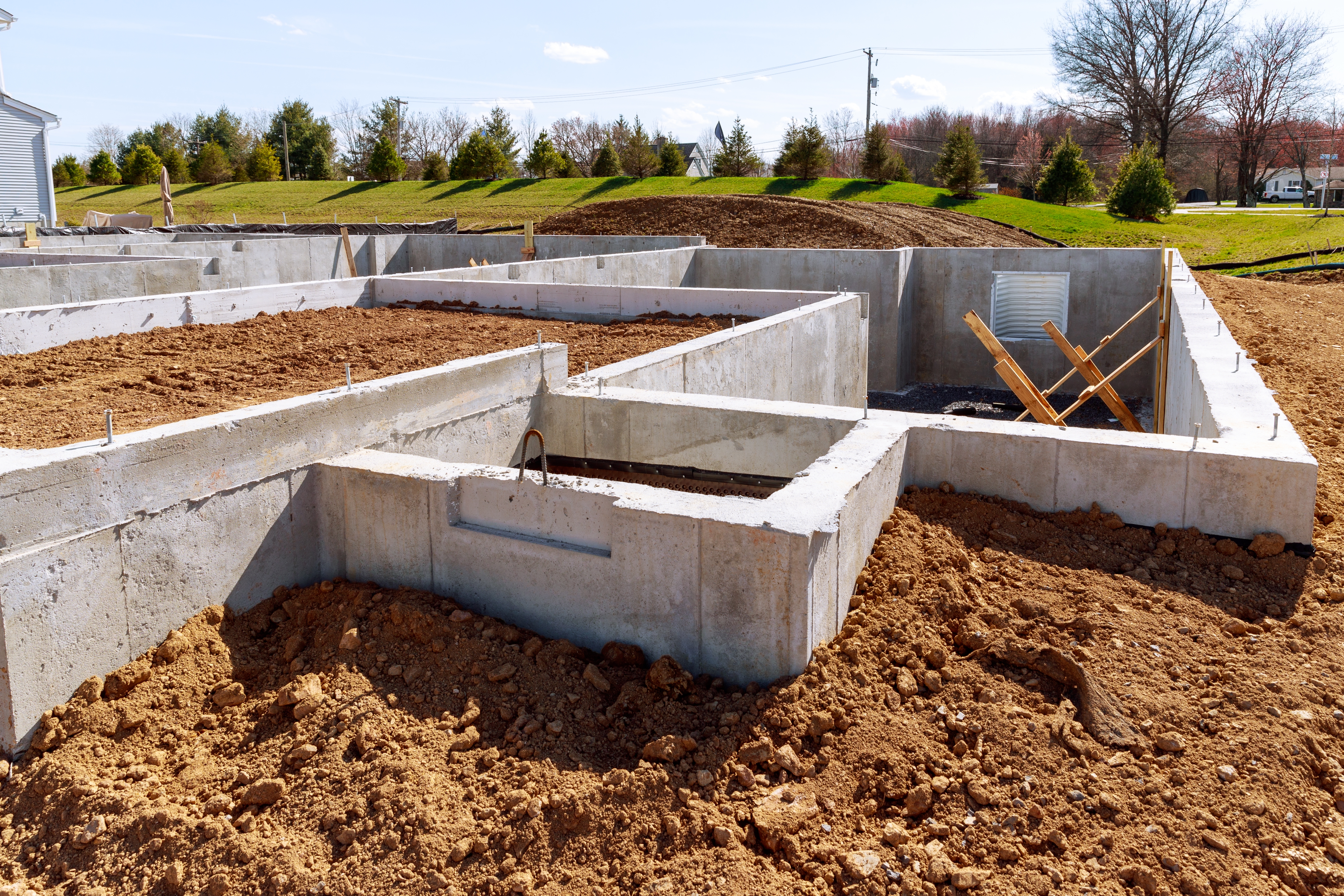

Erros comuns e como evitá-los na fundação baldrame

A execução da fundação baldrame é uma etapa crítica na construção e, se não for realizada corretamente, pode resultar em sérios problemas estruturais. A seguir, listamos os erros mais comuns e soluções práticas para evitá-los.

- Mistura inadequada do concreto

Proporções erradas de cimento, areia, brita e água podem comprometer a resistência do concreto.

- Falta de cura adequada

Não manter o concreto umedecido nas primeiras semanas pode causar fissuras e reduzir a resistência.

- Alinhamento e nivelamento incorretos

Erros no alinhamento e nivelamento podem resultar em desníveis que afetam a estrutura.

- Escavação insuficiente

Escavar de forma inadequada, seja não atingindo a profundidade necessária ou não respeitando as dimensões do projeto, pode levar a problemas de suporte.

- Uso de materiais de baixa qualidade

Materiais de construção, como cimento, areia e brita, de qualidade inferior podem comprometer a integridade da fundação.

- Vibração inadequada do concreto

Não vibrar corretamente o concreto pode resultar em bolhas de ar e falhas na compactação.

- Proteção insuficiente após a concretagem

Não proteger a fundação recém-concretada pode levar a danos por intempéries ou tráfego.

Soluções práticas para evitar problemas

Para evitar problemas na construção da fundação, é essencial seguir algumas soluções práticas. Primeiramente, a mistura do concreto deve ser feita com as proporções corretas (1:2:3) e testes para garantir a consistência, utilizando uma betoneira para uma mistura homogênea.

Além disso, a cura deve ser realizada mantendo a fundação umedecida por 7 a 14 dias, utilizando lonas úmidas ou compostos de cura para evitar a evaporação rápida da água.

A verificação do alinhamento e nivelamento é fundamental, e ferramentas como níveis de bolha e a laser devem ser utilizadas, com medições periódicas durante a execução.

A escavação deve seguir as diretrizes do projeto, e uma sondagem do solo deve ser realizada previamente para entender as condições do terreno. É importante optar por materiais de construção de boa procedência, garantindo que o concreto tenha a resistência necessária.

A vibração adequada do concreto, usando um vibrador, minimiza bolhas de ar e assegura o preenchimento completo da forma.

Por fim, mas não menos importante, após a concretagem, é crucial proteger a fundação contra tráfego e intempéries com placas de madeira ou outros materiais que evitem danos.

Custo estimado para fundação baldrame

Para calcular os custos aproximados da fundação baldrame, é necessário considerar tanto os materiais quanto a mão de obra. Os principais materiais e seus preços são: cimento a R$ 30,00 por saco de 50 kg, areia a R$ 70,00 por metro cúbico, brita a R$ 100,00 por metro cúbico, ferro a R$ 8,00 por kg e madeira para formas a R$ 200,00 por metro cúbico.

Quanto à mão de obra, os custos variam entre R$ 30,00 a R$ 50,00 por hora de trabalho. Para a execução da fundação de uma casa de 50 m², estima-se que o trabalho de uma equipe de 3 a 4 pessoas leve de 2 a 3 dias. Esses fatores devem ser levados em conta ao planejar o orçamento para a fundação baldrame.

Dicas para economizar sem comprometer a qualidade:

Planejamento adequado: um bom planejamento evita desperdícios. Calcule com precisão as quantidades de materiais necessários.

Compra em maior quantidade: comprar materiais em grandes quantidades pode resultar em descontos. Converse com fornecedores para conseguir melhores preços.

Utilização de mão de obra local: contrate mão de obra local, que pode ser mais acessível e evitar custos adicionais de transporte.

Reutilização de materiais: sempre que possível, reutilize materiais de projetos anteriores. Isso pode reduzir significativamente os custos.

Monitoramento constante: acompanhe o trabalho de perto para evitar desperdícios e garantir que os materiais sejam utilizados de forma eficiente.

Exemplo prático: orçamento básico para uma fundação baldrame de uma casa de 50 m²

Para calcular o orçamento básico de uma fundação baldrame para uma casa de 50 m², com dimensões de 0,5 m de largura e 0,5 m de profundidade, e um comprimento total de 40 m, segue o exemplo prático:

Cálculo de materiais:

O volume total de concreto necessário é de 10m³ (40 m x 0,5 m x 0,5 m).

Para este volume, são necessários 70 sacos de cimento, com um custo total de R$ 2.100,00 (70 sacos x R$ 30,00).
Areia: R$ 700,00 (10 m³ x R$ 70,00/m³).
Brita: R$ 1.000,00 (10 m³ x R$ 100,00/m³)
Ferro para a armadura: 600 kg, totalizando R$ 4.800,00 (600 kg x R$ 8,00).
Madeira para formas: R$ 400,00 (2 m³ x R$ 200,00/m³).

Custo de mão de obra: para uma equipe de 4 trabalhadores durante 3 dias, o custo estimado é de R$ 3.840,00 (4 trabalhadores x 8 horas/dia x 3 dias x R$ 40,00/hora).

Custo total: a soma dos custos de materiais e mão de obra resulta em R$ 12.840,00 para a fundação baldrame.

Lembrando que este custo pode variar de acordo com a sua região, é só uma estimativa de proporção de materiais.

E se você é da área da construção civil, não pode deixar de acompanhar os episódios do reality Pedreiro Top Brasil, onde talentosos pedreiros de todas as regiões do país criam projetos incríveis.

O Pedreiro Top Brasil está disponível no Canal do Youtube da Quartzolit e a Casa do Construtor é patrocinadora oficial deste projeto!

Não deixe de conferir cada etapa que os profissionais enfrentam no dia a dia da obra!
